關於CAD檔案索取方式

How product details are shown

No. Item Content
1 關於CAD檔案索取方式 為了支援客戶設計,TAKIGEN提供產品CAD檔案的免費下載服務。

檔案型態

2D檔:DXF R12J
3D檔:ACIS / STEP / Parasolid / IGES

使用方法

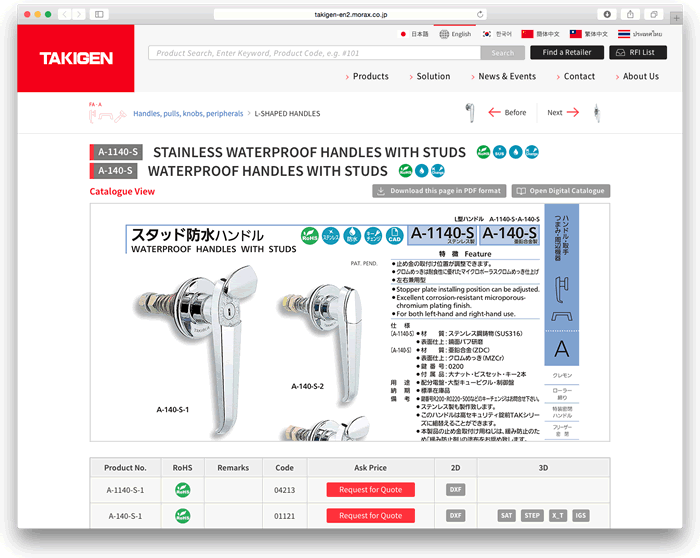

CAD檔案可由簡體中文、英語或日語網站中的產品詳情頁面下載。

顏色較深的按鈕,代表有檔案可供下載。
顏色較淺的按鈕,代表沒有檔案,請洽本公司。

搜尋方式除了產品編號、產品名稱之外,也可從分類目錄瀏覽。
搜尋方法請按此

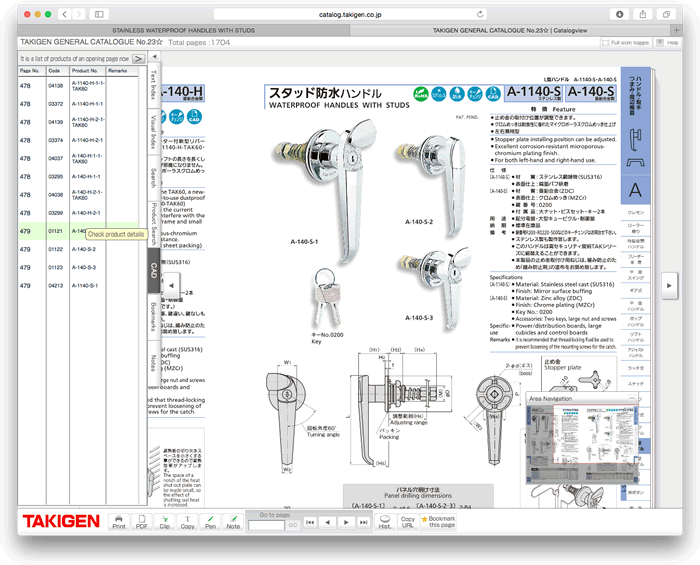

另外也能從數位型錄下載CAD檔案。

2 使用CAD檔案時請注意
  • 圖面統一採用第三角投影法,尺寸標示為公制單位mm。
  • 依照新計量法,容許負載等採用SI制單位。
  • 材質、表面處理部分基本上僅標示主要零件,並使用JIS規範訂定的名稱與記號。
  • 原則上圖面記載為面板開孔尺寸,以供施工參考。
  • 記載內容(形狀、名稱、規格、材質、價格)可能因品質改良等因素而有所變更,恕不另行通知。
  • 請務必先依照本型錄刊登的參考檔案,進行安裝試驗後再決定是否購買、使用產品。
  • 本型錄檔案並非規格值。此外,型錄記載內容可能因性能提升、規格變更等因素而改變,恕不另行通知。
  • 使用前請務必進行自主測試,先確認是否符合使用目的。此外,文中介紹的用途並不保証不會與任何專利牴觸。
